型号及吊钩:
1、型号MODEL:WHK40、WHK65、WHK85、WHK100
2、吊钩HOOK
序号 | 名称 | 数量 | 序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 吊座 | 1 | 6 | 制动块轴 | 1 | 11 | 安全销 | 1 |
2 | 吊钩本体 | 1 | 7 | 半轴 | 1 | 12 | 销轴 | 1 |
3 | 衬套 | 1 | 8 | 罩壳 | 1 | 13 | 软轴支架 | 1 |
4 | 吊钩轴 | 1 | 9 | 栏杆 | 1 | |||
5 | 制动块 | 1 | 10 | 止索架 | 1 | 14 | 连接板 (用户按实际配置) | 1 |
材 料:
吊钩/吊架/制动块:SUS316L
衬套:铜
供货范围:
1/操作手柄
2/静水压力释放器
3/首部吊钩1个
4/尾部吊钩1个
注:只能使用认可的软轴
注 意:
1/必须由熟练工按照本装置进行
2/不允许对机构进行维修
3/如果它的设施,测试和维护不会根据指示,完成这个装置的生产商或供应商不承担任何责任。
静水压力释放器:
序号 | 名称 | 数量 |
1 | 推杆 | 1 |
2 | 推杆套餐 | 1 |
3 | 外壳 | 2 |
4 | 弹簧 | 1 |
5 | 垫圈 | 1 |
6 | 接头 | 1 |
7 | 过滤器 | 1 |

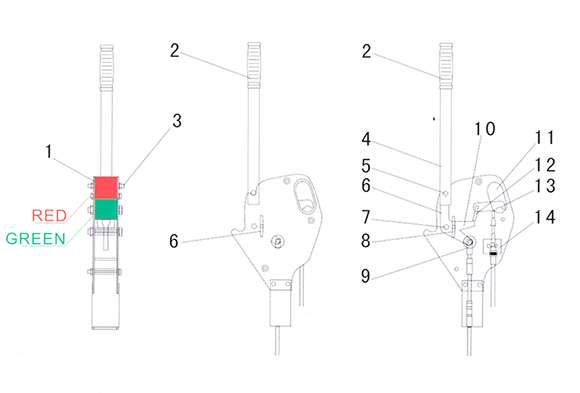

释放装置:
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 侧板 | 2 | 8 | 安全销 | 1 |
2 | 释放手柄 | 1 | 9 | 软轴支架 | 2 |
3 | 螺栓垫圈 | 1LOST | 10 | 操作杆 | 1 |
4 | 套管 | 1 | 11 | 应急释放罩壳 | 2 |
5 | 滚柱 | 1 | 12 | 锁紧杆 | 1 |
6 | 管子 | 1 | 13 | 应急释放手柄 | 1 |
7 | 轴 | 1 | 14 | 软轴支架 | 1 |

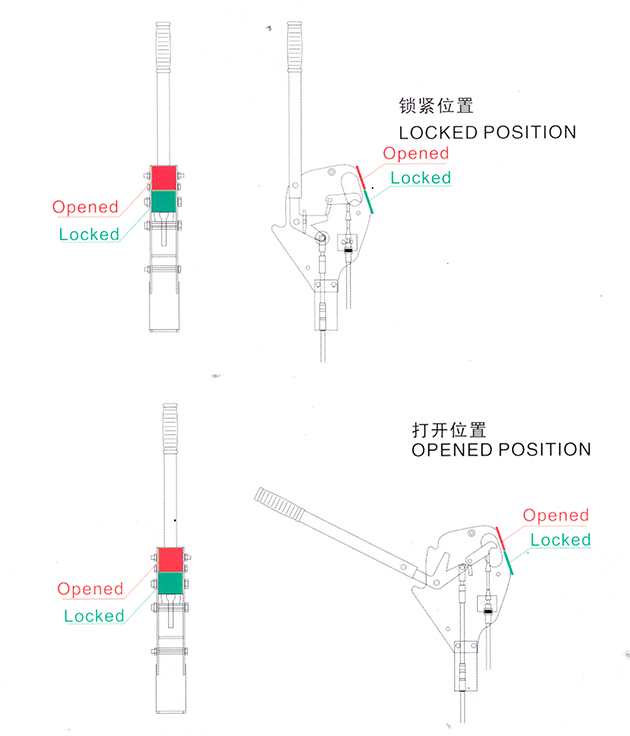

释放手柄操作:
标准吊钩布置:
序号 | 名称 | 数量 |
1 | 吊钩装置 | 2 |
2 | 静水压力释放器 | 1 |
3 | 操作手柄 | 1 |
4 | 连接软轴 | 1 |
5 | 尾部吊钩软轴 | 1 |
6 | 首部吊钩软轴 | 1 |
7 | 铭牌 | 2 |
吊 环:
所有吊环(一部分不是我们供应的)必须由制造商批准
安全系数:min.6
参考尺寸:
5.00T SWL
内径:
Max.190mm
Min.160mm
所有吊环必须由主管部门批准。
软轴规格:
使用船用推式软轴
采用不锈钢h或其他抗腐蚀材料制作
1.环境温度:-40℃ to +130℃
2.行程:101mm(4")
配件
3.偏斜角度:Max.8°
4.型号:41+#for3.36-8.5T SWL.
316#for hydrostat
5.最小弯曲半径:416#:254mm 316#:177mm
按莫尔斯或RINGSPAN规格制作
